Монтаж поверхностного водоотведения.
1. Подготовительные работы:
– необходимо проверить основание и несущую способность грунта, в месте
планируемого монтажа водоотвода;
– произвести разбивку трассы системы водоотведения и разметку мест установки
опорных точек – пескоуловителей, выпусков, заглушек, сборных колодцев;
– произвести подготовку траншеи с учётом габаритных размеров элементов систем
поверхностного водоотведения и обоймы и гравийной подсыпки
– при необходимости произвести укрепление откосов траншеи (в зависимости от типа грунта и глубины заложения элементов);
– произвести гравийную подсыпку под основание обоймы h=100мм., для нагрузки С250 и выше;
– перед монтажом элементов водоотведения и заливкой бетонной обоймы необходимо уплотнить полученное основание траншеи с коэффициентом уплотнения Купл ≥ 1 на глубину 200мм.;
– основание бетонной обоймы заливается на уплотненную подготовленную основу.
После того как основание обоймы наберет 30% прочности на него допускается установка инженерного оборудования;
2. Основные работы:
– монтаж лотков рекомендуется начинать с опорных точек трассы, т.е. с мест
подключения к организованным выпускам, с мест установки пескоуловителей и далее по размеченной трассе;
– лотки следует устанавливать выпуклой торцевой частью («папой») в сторону
предполагаемого направления движения воды, дополнительно направление движения воды «отлито» на лотке;
– пескоуловители, выпуски и заглушки монтируются согласно проектной схеме системы водоотведения;
– монтаж лотков необходимо осуществлять с предварительно установленной
водоприемной решеткой для защиты от деформаций стенок при заливке обоймы;
– подключение лотков к магистральной системе канализации рекомендуется
осуществлять через пескоуловитель. Трубопровод от пескоуловителя до первого
канализационного колодца должен выполняться гладкостенной раструбной трубой. Другим подключением к точке сброса может служить выпуск из лотка (прорезать в предусмотренном месте, по наметке);
– после установки линий лотков и других элементов водоотведения необходимо
выполнить заливку пазух бетонной обоймы, предварительно проверив уровень установки лотков и подключение пескоуловителей к системе канализации. Для защиты от всплытия лотков, заливка пазух ведется послойно. Количество этапов заливки обоймы определяется высотой лотка, но не менее двух;
– При монтаже бетонной обоймы необходимо предусматривать температурные швы, перпендикулярно линии лотков, гидроизоляционные швы, вдоль линии лотков. Расстояние между швами определяются температурой воздуха во время бетонирования;
– необходимо произвести герметизацию стыковочных швов пластиковых лотков. Стыки между лотками заполняются эластичным герметиком с коэффициентом эластичности 200%;
– при сопряжении с бетонным покрытием или асфальтобетонным покрытием
необходимо обустройство гидроизоляционного шва при наличии у лотка усиливающей планки, шов устраивать минимум на высоту планки;
– при асфальтировании территории недопустим наезд асфальтоукладчика на
смонтированные линии лотков водоотведения в любой момент времени монтажа и в процессе дальнейшей эксплуатации.
3. Заделка стыков:
– материал для заделки стыков должен быть водостойким и морозостойким, а при
эксплуатации лотков в агрессивных средах должен быть стойким к их воздействию;
– при эксплуатации лотков в условиях воздействия агрессивных сред рекомендуется
применять однокомпонентные или многокомпонентные герметики;
– при классах нагрузки А15–С250, стыки между лотками заполняются эластичным
уплотнителем или цементным раствором, усиленным синтетическим связующим, жидким стеклом;
– при классах нагрузки D400–Е600, стыки между лотками заполняются
герметизирующими уплотнителями и мастиками;
– правильную заделку стыков сопряжения лотков и других элементов следует
производить по инструкции производителя герметиков и материалов, использующихся для герметизации.
4. Примыкание покрытий.
Любое примыкающее к лоткам покрытие должно быть на 3–5 мм выше решетки.
Количество этапов заливки обоймы определяется высотой элемента, но не менее
двух. Особенности выполнения бетонной обоймы при разных классах нагрузки:
для зон классом нагрузки А15–В125 – возможно упрощенная схема, с неполным
бетонированием обоймы (не на всю высоту стенок лотка и без гравийной
подсыпки), учитывая размеры примыкающего покрытия;
для зон с классом нагрузки С250 выполняется бетонная обойма на всю высоту
лотка, гравийная подсыпка;
для зон с повышенной нагрузкой классов от D400 до Е600 лоток бетонируется на
всю высоту с учетом усиленной планки, выполняется гравийная подсыпка;.
При сопряжении с покрытием должны выполняться следующие требования:
- при укладке плитки (брусчатки) устраивается деформационный
(гидроизоляционный) шов в 10 мм, на высоту штучного элемента.
- при устройстве бетонного или асфальтового покрытия – устраивается
технологический шов, t=10мм – герметик, шнур, мастика / пенополиэтиленовая
10 прокладка / битумная мастика, в зависимости от нагрузки.
- при бетонном покрытии необходимо предусмотреть гидроизоляционные швы.
5. Резка лотков.

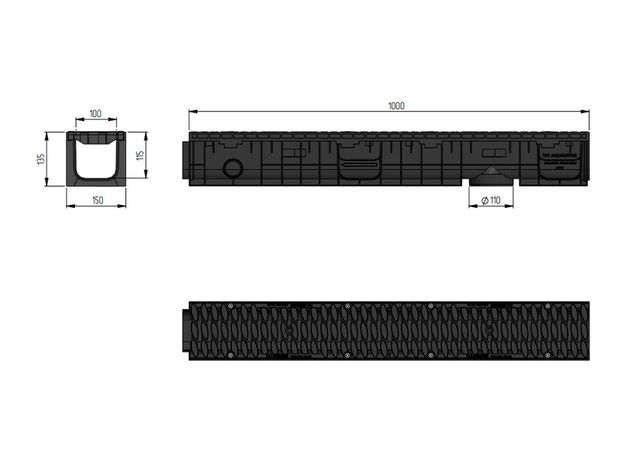

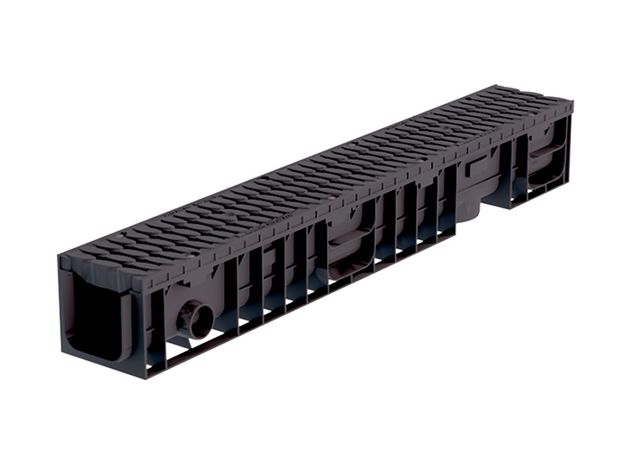

Лотки и пескоуловители имеют отводы, наметки для подключения лотков и труб
стандартных типоразмеров, благодаря чему есть возможность выполнить «Т» и «Г»
образную стыковку лотков без дополнительных распилов. Вырезы выполняются в
момент монтажа. Места стыковки герметизируются.
Пластик легко режется ножовкой, что позволяет выполнять сложные конструктивные соединения при монтаже и подключении. Инструмент для распила решетки необходимо подобрать в зависимости от материала решётки и сложности конструктивного выпила. Места стыковки герметизируются.
6. Рекомендации по эксплуатации систем поверхностного водоотведения:
При эксплуатации и обслуживании систем поверхностного водоотведения следует
обратить внимание на то, что основными периодами, когда в лотках скапливается грязь и мусор, является зимне–весенний период. Это связано с тем, что в период таяния снега, талые воды переносят с собой большое количество грунта и мусора, который оседает на стенках каналов и снижает их водопропускные свойства.
В связи с этим рекомендуется в это время проводить профилактические работы,
направленные на то, чтобы восстановить пропускную способность систем поверхностного водоотведения.
Для этого существуют несколько способов очистки линии лотков:
•Механический способ основывается на удалении осадка и мусора из системы с
помощью механических средств (лопаты, щетки и т.д.), при этом необходимо демонтировать решетки с каналов.
• Гидродинамический способ очищения систем поверхностного водоотведения
основывается на применении специального оборудования, например аппараты высокого давления. Очищение лотков происходит за счет размывающей и транспортирующей способности потока воды, направленной в начало линии лотков под высоким давлением.
При промывании системы этим способом, демонтируется первая решетка линии, и
направленным потоком воды промывается линия каналов от пескоуловителя до
пескоуловителя, пескоуловитель необходимо вычистить механическим способом, для исключения попадания накопленного мусора и ила в ливневую канализацию. Аналогично очищается вся система водоотведения. Преимуществом данного способа является отсутствие демонтажа решеток на всей линии лотков, что существенно снижает затраты труда и время проведения работ.
• Также возможен обогрев в зимне-весенний период с помощью электрического кабеля. Кабельный обогрев системы рекомендуем выполнить из саморегулирующегося кабеля мощностью 18-30 Вт с сечением 4 мм. Длина кабеля выбирается по месту. Кабель подключается к электрической сети с напряжением 220В. Более точную информацию можно получить от производителя.
• Термический способ основывается на очищении каналов в зимне–весенний период от образовавшегося в них льда. Этот процесс осуществляется путем прогревания лотков с помощью горелок, либо путем пропускания по ним горячей воды.
• Наряду с термическим применяется химический метод очищения систем
водоотведения. Он основывается на применении химических реагентов, которые разрушают образовавшийся лед и препятствуют дальнейшему обледенению.
Учитывая опыт эксплуатации, который показывает, что полное обледенение каналов маловероятно - прибегать к последним двум способам придется в редких исключениях, или вообще не придется. Это связано с тем, что конструкция системы линейного водоотведения – самотечная, имеет внутренний уклон или каскад, благодаря этому вода, попадая в лоток в период плюсовой температуры, начинает сама вымывать образования льда, и таким образом происходит самоочищение системы. Линии лотков, в свою очередь, проектируются таким образом что бы сбрасывать воду без остатка, и всегда оставаться сухими.
В свою очередь следует обратить особое внимание на своевременную очистку
пескоуловителей, так как их засорение приводит к уменьшению эффективности
функционирования систем поверхностного водоотвода или к полному прекращению их функционирования.
Для поддержания надлежащего состояния систем поверхностного водоотведения
необходим своевременный визуальный осмотр, который должен периодически
осуществляться соответствующими службами эксплуатации и контроля
